烛式过滤机
烛式过滤器(滤饼层过滤器)
主要特征

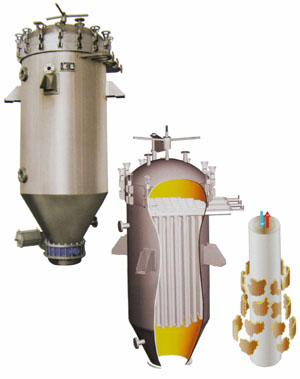

烛式过滤器是完全密闭过滤,无泄漏任何的环境污染;滤芯采用复式梅花结构设计(内部不锈钢骨架,外部滤布),并可实现一次性全过程自动化过滤,滤饼洗涤干燥,同时采用气体反吹排渣,速度快.干净,以获得最大的经济效益。
适用范围
精细化工.塑料.燃料.电镀.油脂.润滑油.陶瓷.玻璃.制药.制糖等行业.以及贵金属.催化剂等固体回收的应用。
工作原理
烛式过滤器在一密闭的容器里,组合多根多孔滤芯,在滤芯外套上过滤滤布(或其他过滤介质),过滤时用泵将料浆送入过滤器内,料浆中的液相穿过过滤介质进入多孔滤芯的中心汇总到清液出口排出,在滤饼层未形成前,排出的“清液”再回到原料浆进口送至过滤器作循环过滤,直至滤饼层形成(能达到过滤要求),提供一信号控制清液不再循环,清液通过三通阀送至下道工序使用,进行正常过滤。
正常过滤一段时间后,当多孔烛芯上滤饼层达到一定厚度时,提供一信号控制进料(停止),然后排净过滤器内的残液,排净后提供一信号控制反吹口(压缩空气、氮气或饱和蒸汽)进行反吹,使滤饼脱落,反吹一定时间后,停止反吹,提供一信号打开过滤器排渣口进行排渣,排渣结束后关闭排渣口,回到过滤前初始状态,准备进行下一轮过滤。
主要优点
■ 用于液体的澄清时,可在料浆中直接加硅藻土、活性炭等助剂,使过滤速率更快,滤液更澄清,精度范围从1μm~300μm可选。
■ 全密闭操作,既适合于一般物料的过滤,也可用于易燃易爆、有毒或剧毒的危险产品及不允许有污染的鲜美食品、生物制品及药品等的过滤。
■ 在过滤后期,如底部残留料浆不能排回料浆槽,这时可用泵抽出底部的残留料浆,再返回顶部中央的过滤机顶盖内,并通过喷嘴均匀喷洒到过滤管上,通过机内输入压缩气体使残留的液体全部滤出。
■ 由于本机可再过滤时形成均匀的滤饼层,因而可在机内通入洗涤液很方便地对滤饼进行洗涤。如通过顶部喷淋的方法对滤饼进行洗涤,则可大大节省洗涤液。
设备主要参数:
型号 |
XL-ZL-5 |
XL-ZL-10 |
XL-ZL-15 |
XL-ZL-30 |
XL-ZL-50 |
XL-ZL-80 |
XL-ZL-100 |
XL-ZL-130 |
过滤面积(㎡) |
5 |
10 |
15 |
30 |
50 |
80 |
100 |
130 |
处理能力 |
一般为板式压滤机的2倍 |
|||||||
工作压力(Mpa) |
≤1.0 |
≤0.6 |
≤0.25 |
|||||
工作温度(℃) |
≤120 |
|||||||
机体直径(mm) |
500 |
800 |
1100 |
1400 |
1800 |
2000 |
2200 |
2500 |
进出口径(mm) |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
DN100 |
DN125 |
DN125 |
排渣口(mm) |
DN150 |
DN150 |
DN200 |
DN200 |
DN200 |
DN250 |
DN250 |
DN250 |
■ 如要得到干燥滤饼,则在过滤后或洗涤过滤后在机内通入常温空气、热空气或蒸汽等,使他们穿过滤饼层,直至使滤饼达到所需的干度后再使机内泄压,并反吹滤饼从底部卸料。
