型号	规格 (mm)	层数	过滤面积 ( M2)	滤膜孔径 (um)	过滤压力 (Mpa)	水流量（ T/h ）	电机功率 (Kw)	外型尺寸 (mm)	进口 ( mm)	出口 ( mm)
JHDK100-10	Ф100	10	0.078	0.8	0.15	0.8	0.55	600×300×600	15	15
JHDK150-10	Ф150	10	0.170	0.8	0.15	1.5	0.55	650×380×650	20	15
JHDK200-10	Ф200	10	0.314	0.8	0.15	2.0	0.55	650×400×700	20	15
JHDK300-10	Ф300	10	0.7	0.8	0.2	4.0	1.10	700×500×800	25	20
JHDK400-10	Ф400	10	1.25	0.8	0.2	6.0	1.10	900×600×1000	38	25
JHDK400-16	Ф400	16	2.0	0.8	0.3	9.0	1.50	1000×600×1000	38	25
JHDK400-20	Ф400	20	2.5	0.8	0.3	10	1.50	1100×600×1000	38	25
JHDK400-24	Ф400	24	3.0	0.8	0.3	12	2.20	1200×600×1000	38	25
JHDK400-32	Ф400	32	4.0	0.8	0.3	14	2.20	1320×600×1000	45	25
注：需要面积加大可定做，增压泵需防爆电机和格兰富泵补差价， 24 层以上为双进双出加大流量。本卧式板框过滤器最大可加工60层，采用液压。

不锈钢板框过滤器使用须知：
1、使用时用3~5%碳酸氢钠溶液反复冲洗，再用清水冲，然后用注射水消毒，测PH值达许可范围。
2、检查过滤机的硅胶是否放好平整，以防漏水，可将薄质的滤材用蒸镏水湿润后粘在网花面上，滤板则放在硅胶圈内，压紧顶板。
3、启动输液泵时，先关闭进液阀，然后起动，逐渐打开球阀所需压力，并排出空气即可过滤，一般压力不超过0.4Mpa。
4、使用时应注意压力表的增高和突然下降，以判断滤材阻塞或破埙。
5、停泵时应先关闭进液阀，防突然停泵液回流击坏滤材，然后，停泵并拧开放气螺栓，松开顶板即可更换滤材与清洗。

不锈钢输液泵
一、用途：我公司生产的JHBK不锈钢输液泵，可以在医药、饮食、化工等行业内广泛使用，对于各药厂、以及各医院药局输送液体，本输液泵尤其是一种理想的设备。
二、结构：该泵采用优质不锈钢316及1Cr18Ni9Ti经过精密加工制造而成。泵内采用机械密封圈，而且密封材料选用无毒无臭抗酸的硅橡胶，整机不但具有抗腐蚀性能，而且结构合理，拆装方便随时可以清洗和进行损件的调换。
新泵处理事项：
（1）、先用3~5%碳酸钠溶液刷洗。
（2）、常用水冲洗至无碱反应，再用注射用水洗涤。
（3）、启动时注意马达旋向符合标牌的要求，空转不得超过2分钟。

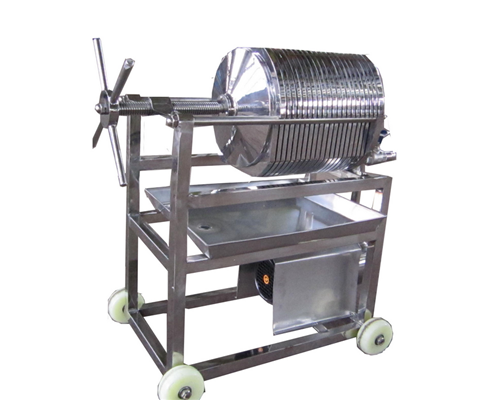

不锈钢多层板框压滤机，适用于浓度50%以下粘度较低，含渣量较少的液体作密闭过滤以达到提纯，灭菌、澄清等精滤、脱活性碳、除微粒、半精滤的要求，直接选用微孔滤膜，可不经微孔薄膜过滤器过滤可达到无菌过滤之目的）。本机过滤面积大，流量大，适用范围大，所以在制药、化工、食品等行业有广泛用途，应用在制药厂针剂药液之过滤，效果甚佳。

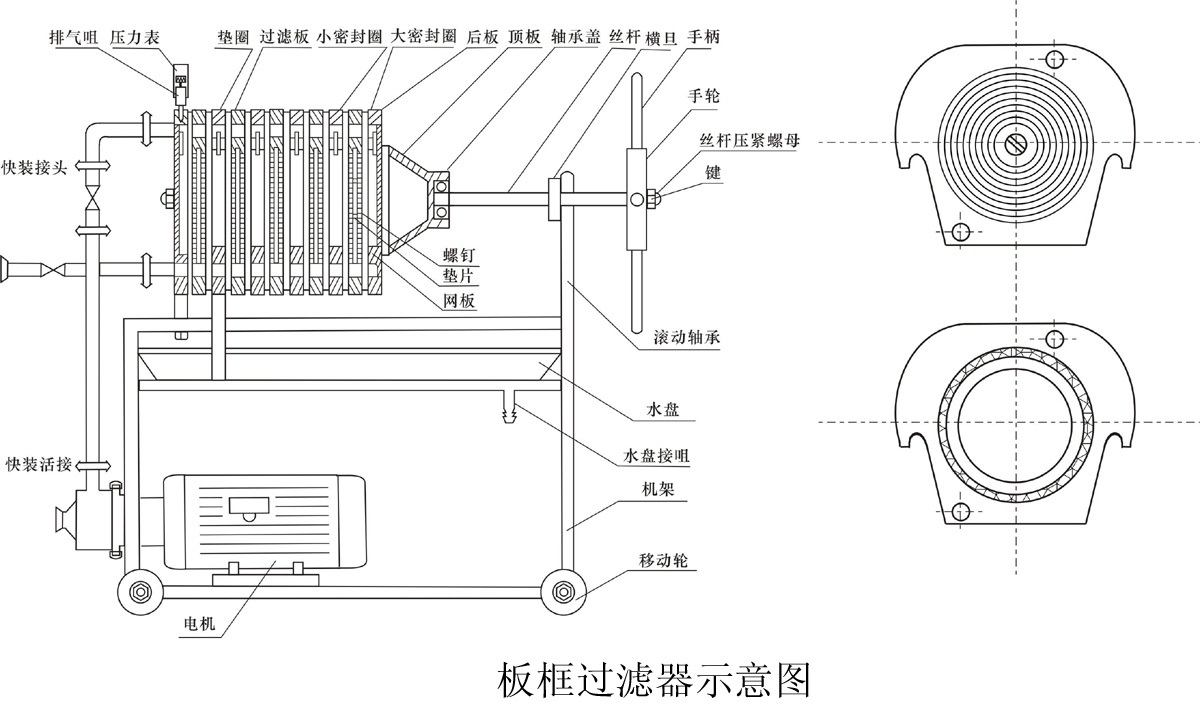

本机除配用电机外，其它机件均采用1Cr18Ni9Ti（304）或316L优质耐腐蚀不锈钢材料制成，适用于过滤各种PH值酸碱溶液，本机应用加压密闭过滤，滤液损耗少，过滤质量好，效率高。过滤部分由十层滤板组成，过滤面积大，流通量大；且可根据被滤溶液之不同生产工艺（初滤、脱活性碳、除微粒、半精滤、精滤）要求，更换不同滤膜、及根据用户生产流量之大小可适当减少或增加滤板层数，使之适合生产之需要，因此本机具有一机多用适用范围广之特点；滤板采用平面螺纹网状形，结构先进，不变形，容易清洗，能有效地增长各种滤膜的使用寿命，从而降低和节约生产成本，本机配备之不锈钢输液泵，其配用电机小，耗电省。机座下装有胶轮，操作方便，移动灵活，可供移动使用。

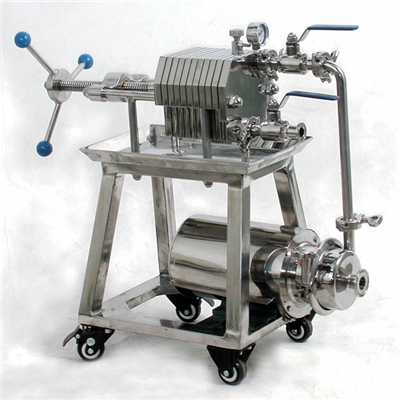

直径300mm参考图：
