刮盘式自清洗过滤器
技术特点：
刮板式自清洗过滤器主要部件为一个包含过滤网的不锈钢圆柱型筒体。清洗过程不影响液体过滤的进行，从而保证工艺的高效并极大地减少了高价值产品的过滤损失
★ 特别适合高粘度液体的过滤，尤其对于液体中杂质为胶体颗粒；
★ 耐压差可达7.7bar
★ 真正在线过滤，在线清洗，在线排污
★ 过滤精度高，可以达到15μm
★ 维护拆卸方便快捷
★ 排污时间极短，仅仅为0.7秒，液体损失极少
★ 气动驱动，因此，完全防爆
★ 使用空气驱动，更为节能


工作原理
过滤：需过滤液体经入口进入过滤器的浊液腔，大于过滤元件缝隙的杂质被截留，清液穿过缝隙到达清液腔，由出口输出。
自清洗：使用了一个专利设计的带有弹簧的圆盘在过滤元件表面内上下运动---可收集、清除过滤元件内表面的滤渣。圆盘和液流持续把滤渣排至收集室内，然后定期排出。排污过程极短，为0.7秒钟，因此，完全可以保证在线过滤，在线清洗，在线排污。




技术参数

型号	滤网数量	筒体直径（mm）	设计压力（mpa）	设计温度（℃）	过滤面积（cm2）	最大流量（m3/h）	进出口径（mm）	排污口径（mm）
JH-GD-200	1	200	1	80	4710	80	DN100	DN50
JH-GD-300	1	325	1	80	6280	150	DN150	DN50
JH-GD-400	1	400	1	80	9420	250	DN200	DN100
JH-GD-500	1	500	1	80	12560	350	DN250	DN100
JH-GD-600	2	600	1	80	25120	700	DN300	DN100
JH-GD-700	2	700	1	80	31400	1000	DN350	DN100
JH-GD-800	2	800	1	80	37690	1500	DN450	DN100
JH-GD-1000	2	1000	1	80	43960	2500	DN550	DN100
JH-GD-1200	2	1200	1	80	50240	3500	DN650	DN100

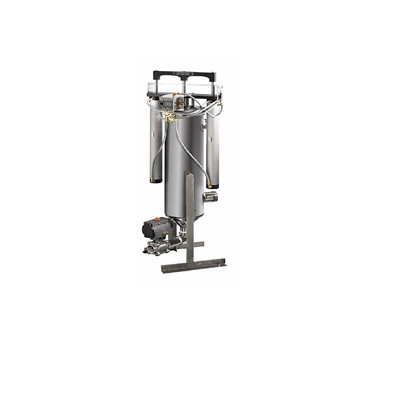

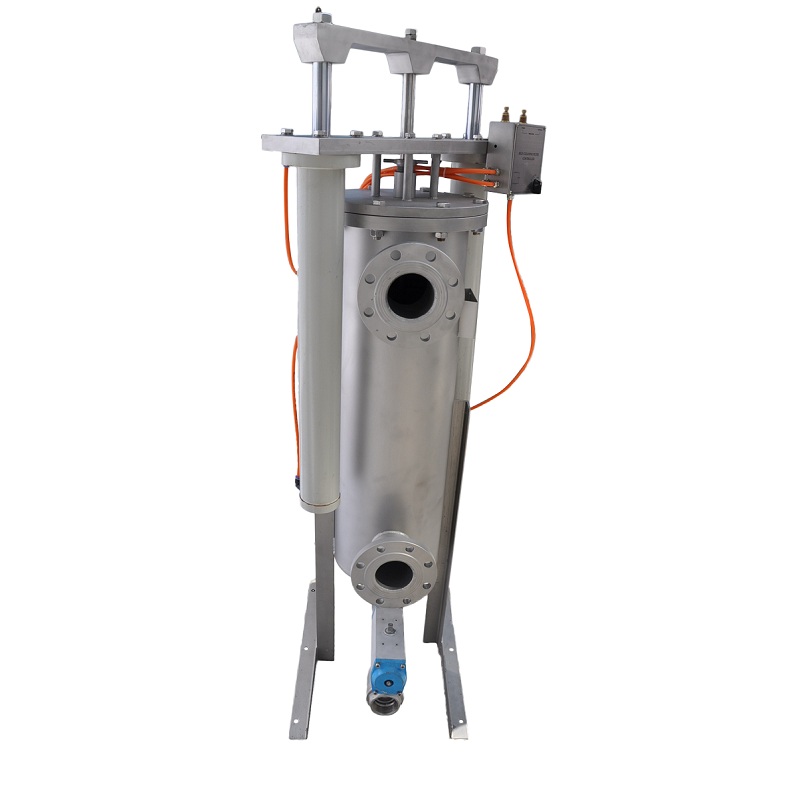

参考图片：
